Выключатель индуктивный бесконтактный (датчик) ВТИЮ.1545 предназначен для применения в качестве конечного выключателя исполнительных элементов гидроцилиндров. Выключатель предназначен для коммутации электрических цепей постоянного тока с индуктивной и (или) активной нагрузками.
Принцип действия основан на изменении амплитуды колебаний генератора выключателя при внесении в его чувствительную зону металлического объекта воздействия определенного размера. При подаче питания на конечный выключатель в области его чувствительной поверхности образуется изменяющееся магнитное поле, наводящее во внесенном в зону материале вихревые токи, которые приводят к изменению амплитуды колебаний генератора. В результате вырабатывается аналоговый выходной сигнал, величина которого изменяется в зависимости от расстояния между выключателем и контролируемым объектом. Триггер преобразует аналоговый сигнал в логический, устанавливая уровень переключения и величину гистерезиса.

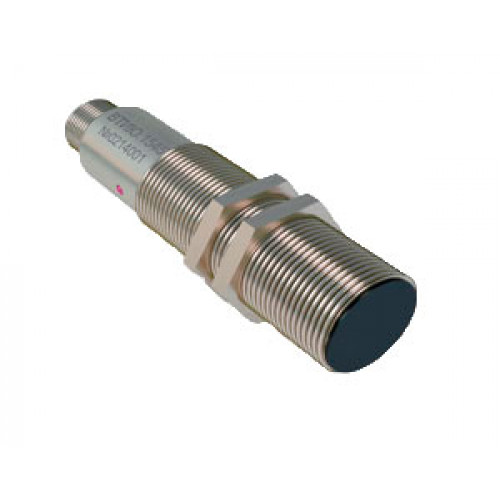

Индуктивный датчик ВТИЮ.1545
-
К сожалению цена на данный товар отсутствует. Вы можете уточнить всю интересующую вас информацию у менеджера 8 (800) 333-70-75Запросить цену
- Производитель: АО НПК ТЕКО
- Основной склад: Доступно по индивидуальному заказу
- Срок отгрузки: Пожалуйста, уточняйте у наших специалистов
- Возможны персональные варианты сотрудничества
| Характеристики | |

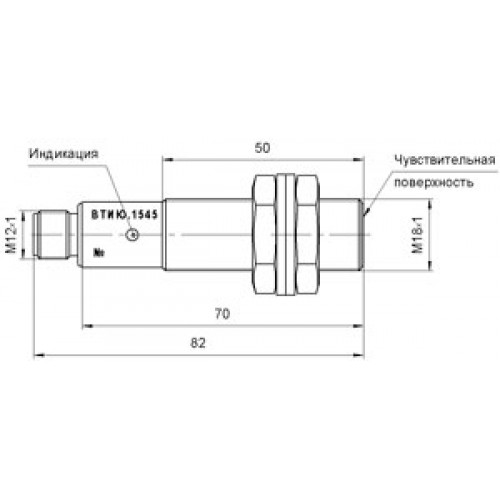

| Размер корпуса, ДxШxДл 12 | M18x1x82 |
| Тип монтажа12 | Встраиваемый |
| Номинальное расстояние срабатывания12 | 5 мм |
| Способ подключения12 | Разъемно-штекерное |
| Материал корпуса12 | ЛС59-1 |
| Диаметр резьбового корпуса12 | M18 |
| Длина в мм.12 | 82 |
| Тип корпуса12 | Цилиндрический резьбовой |
| Корпус12 | диаметр от 16 до 27 мм |
| Максимальный рабочий ток, Imax12 | 250 мА |
| Диапазон рабочих напряжений, Uраб.12 | 10...30 В DC |
| Падение напряжения при Imax, Ud12 | ≤2,5 В |
| Тип контакта / Структура выхода12 | PNP Переключающий |
| Частота переключения, Fmax12 | 600 Гц |
| Присоединение / Подключение12 | Соединитель S4 |
| Световая индикация12 | Есть |
| Степень защиты по ГОСТ 14254-9612 | IP68 / IP67 |
| Защита от переполюсовки12 | Есть |
| Диапазон рабочих температур12 | -50°С...+65°С |
| Рабочий зазор12 | 0...4,0 мм |
| Специальное назначение12 | для военной техники с приемкой 5 |

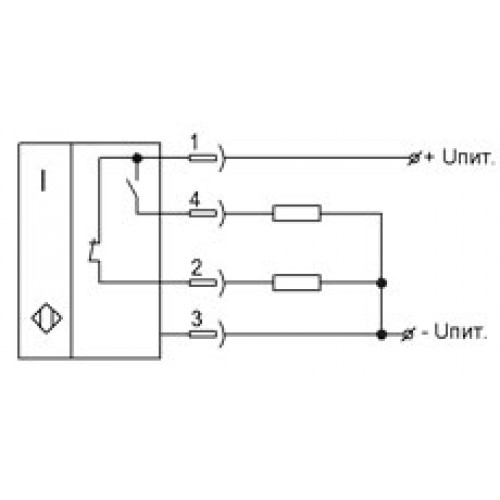

| Схема подключения12 | 4х проводный |
